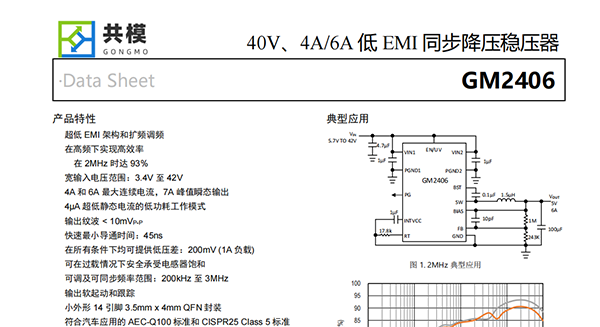

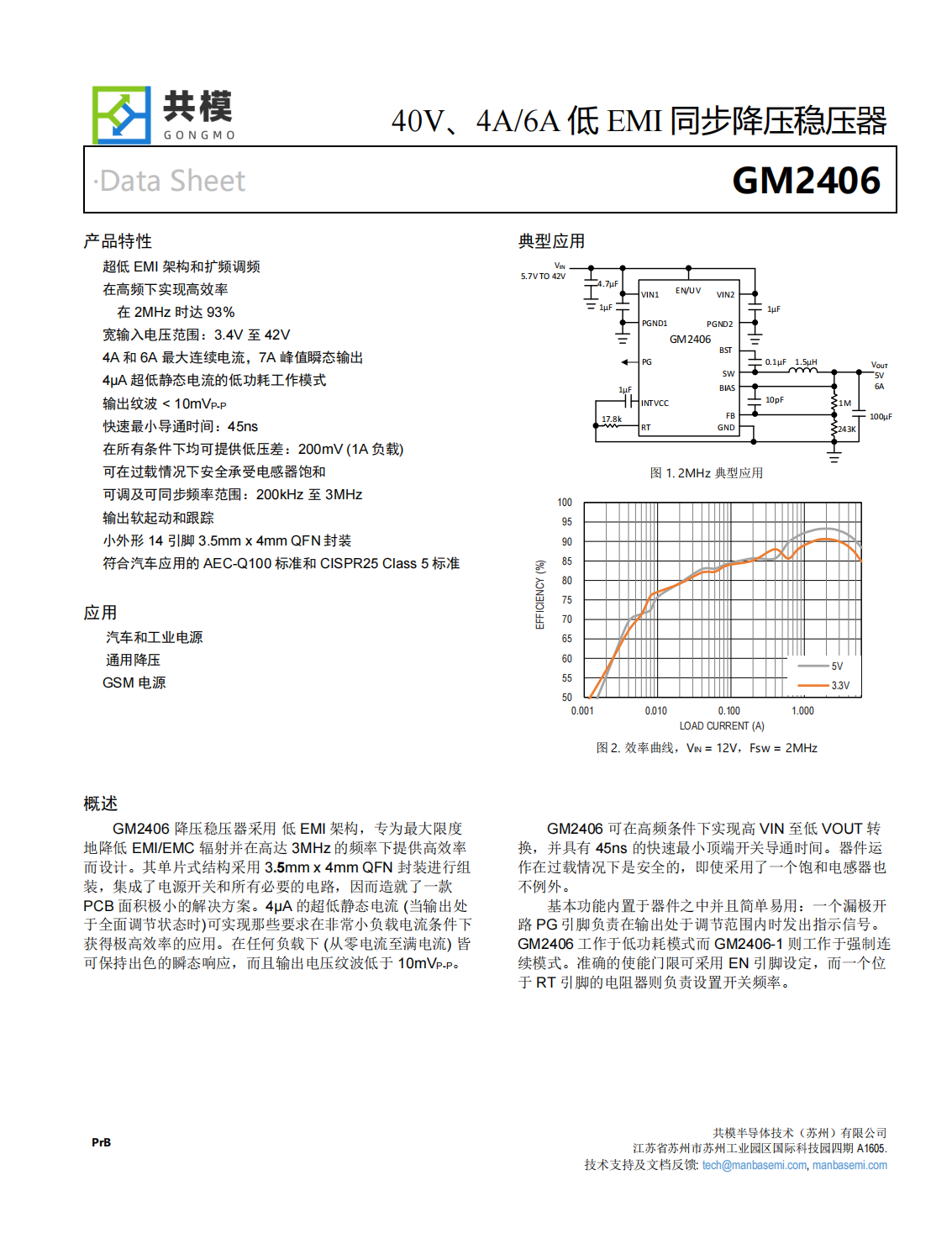

概述
GM2406降壓穩壓器采用低EMI架構，專為最大限度地降低EMI/EMC輻射并在高達3MHz的頻率下提供高效率而設計。其單片式結構采用3.5mm x 4mm QFN封裝進行組裝，集成了電源開關和所有必要的電路，因而造就了一款PCB面積極小的解決方案。4μA的超低靜態電流(當輸出處于全面調節狀態時)可實現那些要求在非常小負載電流條件下獲得極高效率的應用。在任何負載下(從零電流至滿電流)皆可保持出色的瞬態響應，而且輸出電壓紋波低于10mVP-P。
GM2406可在高頻條件下實現高VIN至低VOUT轉換，并具有45ns的快速最小頂端開關導通時間。器件運作在過載情況下是安全的，即使采用了一個飽和電感器也不例外。基本功能內置于器件之中并且簡單易用：一個漏極開路PG引腳負責在輸出處于調節范圍內時發出指示信號。
GM2406工作于低功耗模式而GM2406-1則工作于強制連續模式。準確的使能門限可采用EN引腳設定，而一個位于RT引腳的電阻器則負責設置開關頻率。
